图文详解AO打印(标准模式)

一、概述
  AO打印是英文Active-Online Print的简称,也称主动在线打印。打印前支持AO通讯协议的AO打印机首先通过普通网络与C-Lodop服务保持在线链接,网页程序利用JavaScript语句向打印机输出复杂内容。
  相比于传统网络打印,打印机由被动链接变为主动链接,这种部署的优势很明显,既可以外网异地打印,也可以内外网本地打印,对打印两端的网络位置无要求,从而轻松实现广域网远程打印,手机、平板打印问题也一举搞定。鉴于当前宽带普及,加之云服务器租金越来越便宜,这都为AO打印的流行创造了条件。
(没有AO打印机时也可用“普通电脑打印机+AO端桥软件”代替,端桥模式见另文详解>>

下面是一个典型示意图:

AO打印部署可分为两部分:
1、AO服务器端安装部署;
2、AO打印机端安装设置;

下面分章节详述。

二、AO服务器端安装部署
     首先,租用一个公网IP主机,选装Windows系统,然后远程安装C-Lodop服务器软件,C-Lodop软件是本文关键产品,可从其官网下载(扩展版):

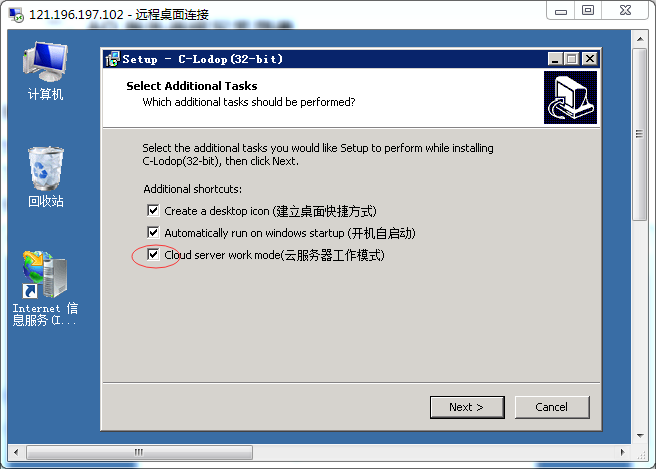

下载后执行CLodop_Setup_for_Win32NT_https_3.023Extend.exe 文件,中间有个步骤选择“云服务器工作模式”,其它步骤一律默认,见如下界面:

注意以上界面左上方“远程桌面”字样,表明是在远程公网主机上安装哟!
软件安装完毕后,正常会出现如下界面:


 下一步,在该公网主机Windows系统里添加AO打印机驱动,和传统打印驱动安装一样,任选一个打印端口,这里以“DASCOM DL-218为例,成功后出现如下界面:

     这步安装,可以让链接本主机的所有DL-218型号的得实AO打印机同时获得驱动服务,一次安装支持N个客户端打印机。
    不仅如此,在不添加更多驱动的情况下,通过修改驱动名称还能支持多个型号,起名原则是让驱动名称包含型号名,譬如想同时支持DL-210和DL-218两种型号(它俩属于功能相似的同一产品系列,设备厂商允许使用同一个驱动),我在这里改名为DASCOM DL-210 & DL-218 见上图。那其中的型号名是如何定义的?又是如何获取的呢?这要在后面讲。
    最后,注意以上主机的公网IP地址121.196.197.102,这是购买公网主机时由云服务运营商提供的,现在牢记之,后面的打印机端安装设置会用到它。注意AO服务的默认端口是9200,测试和管理(访问)端口是8000(备用端口18000),服务器开启防火墙的话,要开通这三个端口访问权。

三、AO打印机端安装设置

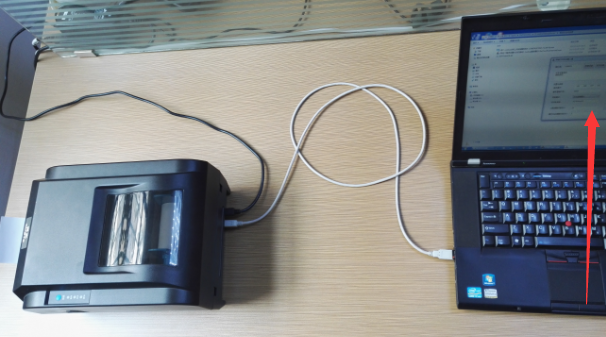

   AO打印机安装也不复杂,多了一个关键步骤:要设置指向的服务器。该步需要临时借用一个PC电脑,连接USB接口,下图是我的真实拍照,来点感性认识!(其中黑线是电源,白线是USB接口)

   在PC电脑上运行打印机厂商提供的“网络打印机设置工具”程序,譬如得实公司的DLSetToolForInternet.exe 文件,以上红箭头指向的屏幕放大为:


    注意以上“服务器IP”值就是上一节谈到的 121.196.197.102 其它项“端口9200”“心跳15秒”“握手5秒”等等都用默认,“打印机名称”比较关键,起一个好记的,这里起名“AO-Printer01”(本例中得实打印机目前只能英文名)。
    设置完毕后,打印机会永久记忆。现在把白色USB接口线撤除,连接上网线(蓝线是LAN有线,其实Wifi无线方式也一样):
下面就可以进行实际打印喽!

四、进行AO打印
按以上章节部署完毕后,从公网主机桌面的托盘右键菜单里,可进入“AO打印服务”。


    进入AO打印服务器主界面后,可以查看打印机在线情况,仔细观察下图中名称为“AO-Printer01”的打印机已经上线了哈!

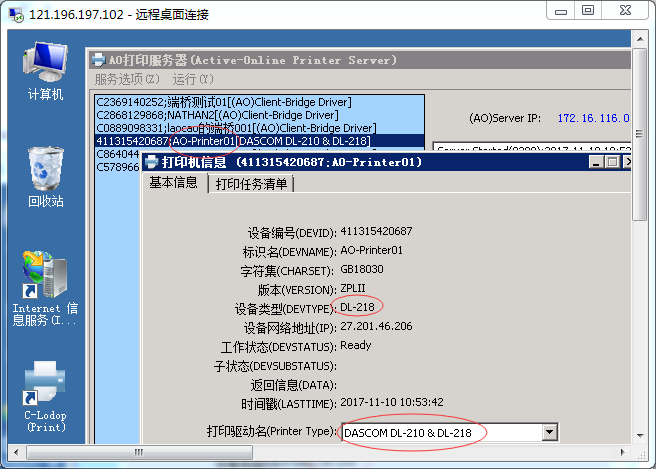

    用鼠标双击它,可以查看详细打印机信息,注意其中“设备型号”是DL-218,这就是前面提到的型号名,是AO通讯协议里关键的信息之一。型号名是打印机厂商自行定义的,在AO打印机上线的同时提交给C-Lodop服务器,有服务程序按照“驱动名包含型号名”原则来区分归属,在本例中,型号名是DL-218,归属到DASCOM DL-210 & DL-218这个驱动名下。


    至此安装部署完毕,现在测试打印。从任何一个能够上网的智能设备(PC电脑、平板、手机)中,打开任何浏览器,输入如下网址:
   http://121.196.197.102:8000/c_aoprint   (该地址在互联网上真实可测!)

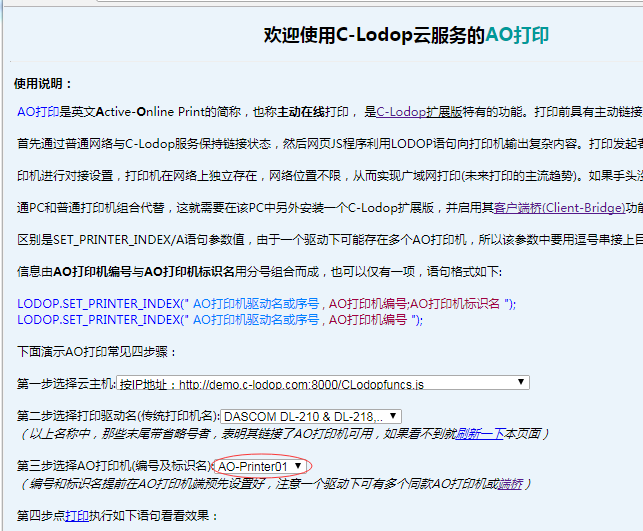

会展开看到如下欢迎画面,其中下拉列表有个“AO-Printer01”打印机可选:

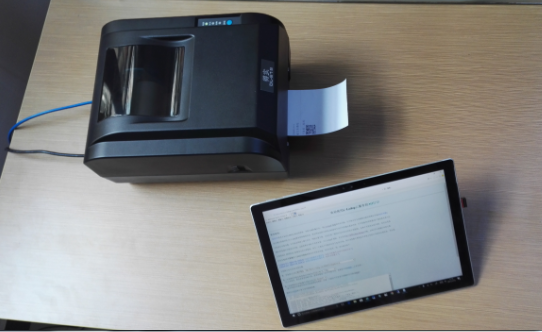

    点击其中第四步的“打印”,如无意外,打印机端就开始吐纸输出测试内容了。下面是我用平板电脑和手机进行远程打印的现场拍照,再感性一把:

平板电脑的:

智能手机的:

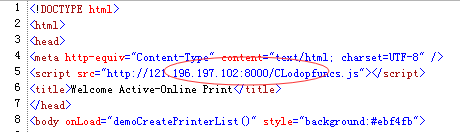

   以上仅仅是欢迎页面的简单测试,真实打印要强大的多,需用JS编程,当然编程也很容易上手,参看一下该欢迎页面的源代码:


    只要在网页head中用script标签加载目标云主机8000端口下的CLodopfuncs.js文件(固定文件名),就可以开始用Lodop语句进行打印了。至于Lodop语句如何使用请参阅《C-Lodop技术手册》和演示样例,相关文档的下载地址仍是:http://www.c-lodop.com/download.html
